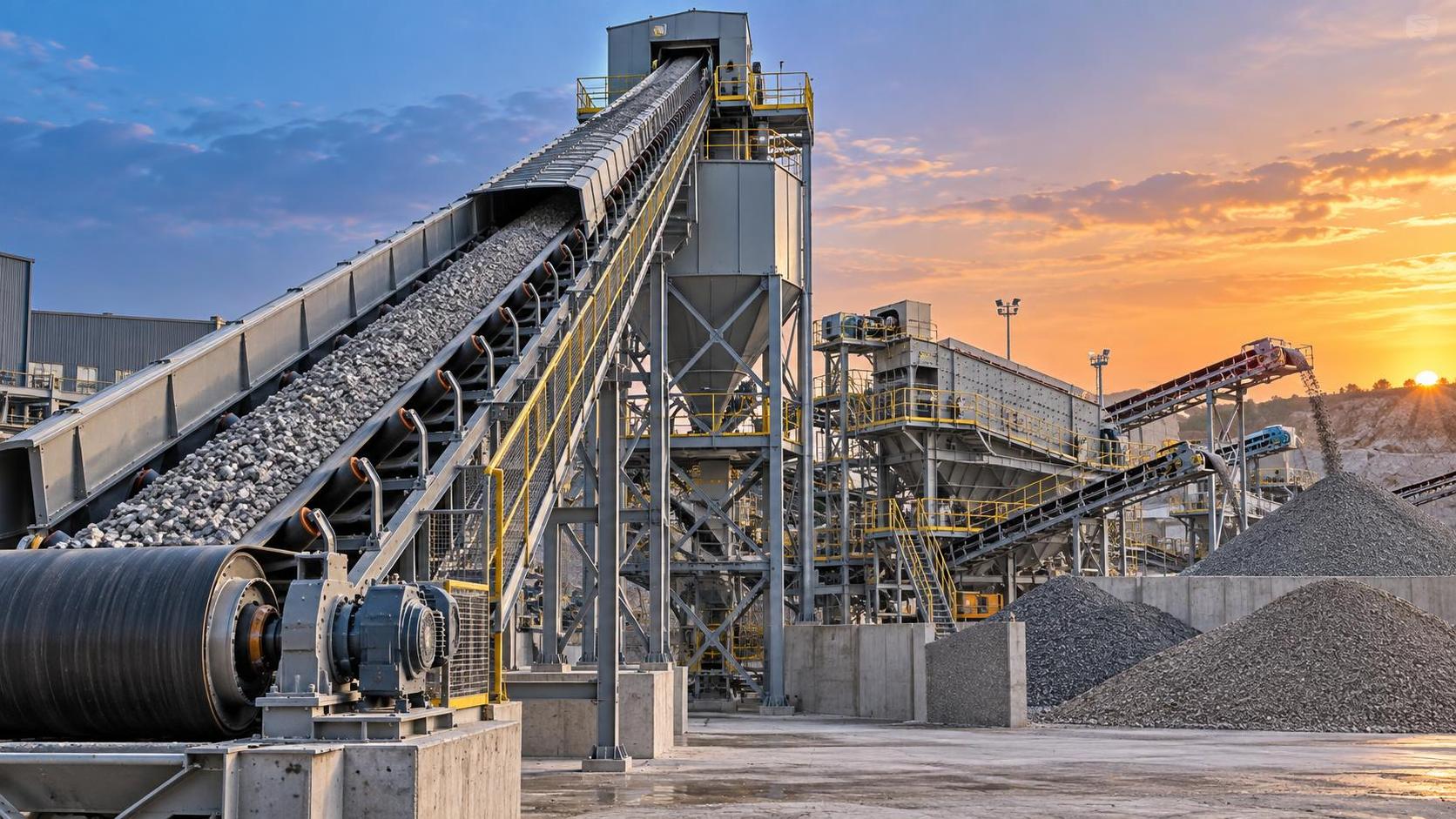

Como Dimensionar um Transportador de Correia Inclinado para a Capacidade de Produção de uma Planta de Agregados

Como Dimensionar um Transportador de Correia Inclinado para a Capacidade de uma Planta de Agregados

Selecionar um transportador de correia inclinado para a capacidade de uma planta de agregados não é simplesmente uma questão de escolher uma correia mais larga. Em uma pedreira ou estação de britagem, o transportador fica entre máquinas com comportamentos operacionais muito diferentes: um alimentador pode fornecer um fluxo relativamente constante, enquanto um britador de mandíbulas ou uma peneira pode gerar picos curtos e intensos de carga. Se o transportador for subdimensionado, a linha perde produção. Se for superdimensionado sem uma razão clara, o projeto absorve custos desnecessários com estrutura metálica, potência de acionamento, obras civis e manutenção.

A abordagem correta começa pela meta de produção e, em seguida, analisa em sentido inverso as propriedades do material, a velocidade da correia, o ângulo de inclinação, as condições de carregamento, a altura de elevação e a configuração de descarga. Para os gerentes de projeto, o ponto principal é dimensionar o transportador para a condição operacional real da planta — e não apenas para a capacidade nominal indicada em um fluxograma.

Comece pela Vazão de Projeto, Não pela Produção Média

O primeiro valor a confirmar é a vazão mássica de projeto, normalmente expressa em toneladas por hora. No entanto, o valor médio de produção diária muitas vezes não é suficiente. Uma planta prevista para produzir determinado volume anual pode operar menos horas do que o previsto, receber alimentação variável ou precisar recuperar a produção após uma manutenção programada. O transportador deve suportar a taxa máxima de operação ocorrida durante a produção normal, em vez de uma média otimista.

Por exemplo, um transportador de transferência abaixo de uma peneira vibratória deve ser verificado considerando a descarga máxima de todos os decks de peneiramento que o alimentam simultaneamente. Um transportador de retomada sob um silo pulmão exige outra análise: o silo pode liberar material a uma taxa superior à produção média do britador a montante. Esses são locais comuns em que um transportador parece adequado no papel, mas se torna a restrição durante a operação.

Peça ao fornecedor do equipamento que informe claramente se a capacidade proposta se baseia em uma correia carregada de forma contínua e uniforme ou se inclui uma margem para variações práticas de carregamento. A “capacidade nominal” pode ter significados diferentes em diferentes cotações. Essa distinção afeta tanto o preço de compra quanto a disponibilidade da planta.

Largura da Correia, Velocidade e Seção Transversal do Material Trabalham em Conjunto

A capacidade do transportador é fundamentalmente determinada pela área da seção transversal do material transportado na correia, pela velocidade da correia e pela densidade aparente. Em termos simplificados:

Capacidade = área de material carregado × velocidade da correia × densidade aparente

Na prática, cada parte dessa equação exige avaliação. A área útil de material depende da largura da correia, do ângulo de acanalamento, do ângulo de sobrecarga e de quão centralizado o material é carregado. A densidade aparente pode variar significativamente entre pedra britada seca, areia úmida, agregado reciclado e material contendo finos ou argila. Um projeto baseado em um único valor de densidade pode ser enganoso se a frente de lavra ou a composição da alimentação mudar ao longo do ano.

É tentador compensar uma largura insuficiente aumentando a velocidade da correia. Isso pode funcionar dentro de certos limites, mas uma velocidade maior não representa capacidade gratuita. Correias rápidas podem aumentar o desgaste nos pontos de transferência, tornar o alinhamento mais sensível, aumentar a geração de poeira e lançar finos na polia motriz se a calha de descarga for mal projetada. Para agregados abrasivos, uma velocidade moderada com largura de correia suficiente costuma ser mais fácil de operar do que um transportador estreito e de alta velocidade operando próximo ao seu limite.

O tamanho máximo dos blocos também é importante. Pedras grandes e pontiagudas exigem folga adequada nas bordas e uma zona de carregamento que evite impactos próximos à borda da correia. Uma correia selecionada apenas com base em toneladas por hora pode transportar o volume necessário, mas ainda assim ser inadequada para a maior rocha de alimentação.

A Inclinação Altera Mais do que o Tamanho do Motor

Um transportador inclinado precisa elevar o material verticalmente, além de movê-lo horizontalmente. A elevação vertical é determinada pelo comprimento e pelo ângulo do transportador, afetando diretamente a potência de acionamento, a tensão da correia, os requisitos de frenagem e as cargas estruturais. Um trajeto mais longo com um ângulo mais suave pode custar mais em correia e estrutura de suporte, mas pode reduzir a resistência à elevação e melhorar a estabilidade do material. Um transportador mais curto e íngreme economiza área ocupada, mas pode introduzir riscos de retorno de material e derramamento.

O ângulo prático depende do formato das partículas do agregado, do teor de umidade, da porcentagem de finos e da superfície da correia. Pedra britada limpa e seca comporta-se de modo diferente de areia úmida com finos pegajosos. Em uma correia lisa padrão, o material pode deslizar para trás antes que o cálculo de capacidade nominal se torne o fator limitante. Quando o layout do local exige uma elevação acentuada, pode ser necessário considerar uma correia chevron, uma correia com taliscas ou outra configuração de transporte, em vez de simplesmente adicionar potência ao motor.

Também não ignore as condições de operação em declive. Um transportador que leva material para baixo em uma inclinação pode ser acionado pela carga. Dependendo do serviço e do layout, o sistema de acionamento pode exigir frenagem controlada ou uma configuração regenerativa. Isso deve ser considerado durante o projeto, e não após o comissionamento.

Verifique o Ponto de Transferência Antes de Finalizar o Transportador

Muitos problemas em transportadores têm origem na calha de carregamento, e não na própria correia. O material deve entrar próximo à linha central da correia e, na medida do possível, na direção do movimento da correia. Se a rocha cair de uma altura, a correia, os roletes, as borrachas de vedação lateral e a estrutura de suporte absorverão o impacto. Um transportador pode ter capacidade teórica adequada, mas ainda sofrer danos na correia e exigir limpezas repetidas porque a alimentação é mal controlada.

Para agregados britados, analise os seguintes aspectos junto com o layout da planta:

• dimensão da abertura de alimentação e tamanho máximo dos blocos de rocha;
• altura de queda a partir da máquina ou calha a montante;
• finos previstos, umidade e contaminação pegajosa;
• comprimento da saia lateral e acesso para substituição;
• espaço para roletes de impacto, raspadores de correia e trabalhos de manutenção;
• trajetória de descarga e se a moega a jusante pode recebê-la sem obstrução.

Isso é especialmente importante quando os transportadores conectam britadores, peneiras e pilhas de estocagem em uma planta compacta. Uma alteração na elevação de uma máquina pode modificar a geometria da calha o suficiente para afetar todo o ponto de transferência.

Especifique o Acionamento e a Estrutura para a Realidade Operacional

A potência de acionamento deve considerar o movimento da correia, a resistência dos roletes, a elevação do material, a aceleração e as perdas operacionais esperadas. A seleção final do motor e do redutor deve basear-se em um cálculo completo de resistências e tensões, e não apenas na capacidade de produção. Transportadores longos e transportadores de grande elevação também podem exigir atenção ao torque de partida, curso do esticador, especificação da correia, diâmetro das polias e à adequação de uma partida suave ou inversor de frequência à filosofia de controle.

A estrutura merece o mesmo nível de análise. Os transportadores de pedreira operam ao ar livre, frequentemente expostos a poeira, chuva, calor ou condições locais corrosivas. Sistemas de aço galvanizado ou pintado, passarelas, proteções, coberturas e detalhes de drenagem devem ser compatíveis com o ambiente do local e o plano de manutenção. Um baixo preço inicial pode se tornar caro se não houver acesso seguro para substituir roletes, inspecionar a polia motriz ou limpar uma calha bloqueada.

Para estações completas de britagem, é útil obter o dimensionamento do transportador juntamente com a seleção do britador, da peneira, do alimentador e da tela de peneiramento. Empresas que fabricam tanto equipamentos de transporte quanto componentes de peneiramento frequentemente conseguem identificar problemas de interface mais cedo. As operações de máquinas de mineração, telas metálicas e exportação do nosso grupo apoiam essa visão de linha completa, desde transportadores individuais até layouts de plantas de agregados orientados a EPC. UmTransportador de Correia de Alimentação Uniforme | Linha de Transporte Mineral para Estação Completa de Britagem de Pedreira é normalmente avaliado como parte do sistema de fluxo de materiais, e não como uma máquina isolada.

Perguntas a Incluir na RFQ

Uma solicitação de cotação útil deve incluir mais do que a tonelagem necessária. Forneça a descrição do material, a densidade aparente, se conhecida, o tamanho máximo e típico dos blocos, a condição de umidade, a distância entre centros do transportador, a elevação vertical, o método de alimentação, as horas de operação, o fornecimento local de energia, as condições ambientais e as restrições do local. Identifique também se o transportador é um equipamento crítico da linha. Um transportador de descarga curto pode parar toda a planta se falhar, enquanto outra unidade pode ter capacidade de reserva em outra etapa do processo.

Solicite ao fornecedor a largura, a velocidade e o tipo de correia propostos, a potência de acionamento, a configuração das polias, o espaçamento dos roletes, o método de tensionamento e os dispositivos de segurança incluídos. Se vários fornecedores apresentarem cotações com larguras ou potências de motor diferentes, não compare apenas o preço. Compare as premissas por trás de cada projeto: densidade, inclinação, método de carregamento e margem de capacidade. Geralmente é aí que reside a diferença real.

Torne o Transportador uma Parte Confiável do Processo

Um transportador de correia inclinado corretamente dimensionado para serviço em planta de agregados deve movimentar o material necessário sem exigir ajustes e limpezas constantes nem operar no seu limite mecânico. A melhor especificação equilibra a capacidade de produção com carregamento estável, velocidade de correia aceitável, desempenho realista em inclinação, pontos de transferência de fácil manutenção e um acionamento dimensionado para o ciclo de trabalho completo.

Antes de emitir um pedido de compra, analise o transportador em relação ao layout mais recente da planta e confirme o fluxo de material durante a partida, a produção normal e as condições de pico. Essa verificação final costuma ser mais valiosa do que escolher a cotação mais baixa, pois gargalos em transportadores são difíceis e caros de corrigir quando a estrutura metálica, as calhas e os sistemas elétricos já estão instalados.
