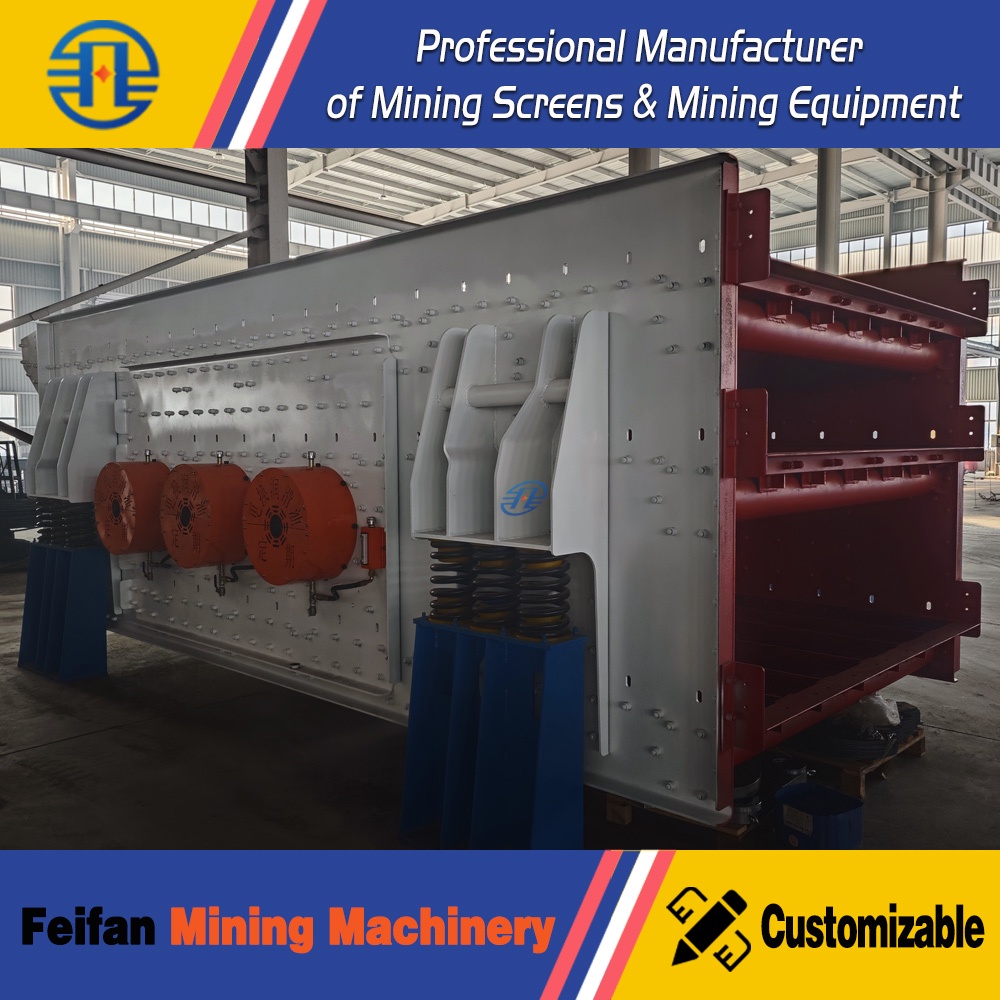

Por que uma peneira vibratória horizontal precisa de excitadores sincronizados

Uma peneira vibratória horizontal precisa de excitadores sincronizados porque as forças combinadas determinam a direção e a consistência do movimento do deck. Com pouca ou nenhuma inclinação para fazer o material avançar, a peneira depende de um movimento de lançamento controlado para transportar os agregados e permitir que as partículas menores passem pelas aberturas. Excitadores funcionando na velocidade correta, mas com uma relação de fase incorreta, podem gerar uma direção de lançamento inadequada, movimento irregular ou cargas variáveis na estrutura da peneira.

Sincronização significa manter a relação projetada entre as massas excêntricas rotativas. Isso não significa necessariamente que todos os eixos girem na mesma direção ou que todos os contrapesos ocupem a mesma posição angular. A relação necessária depende da configuração dos excitadores e do movimento pretendido para a peneira.

O deck precisa de um movimento de lançamento direcionado

Em uma peneira inclinada, a gravidade contribui significativamente para o deslocamento do material. Um deck horizontal depende mais da trajetória vibratória: a combinação de elevação vertical e movimento horizontal que faz a camada de material avançar. A cada ciclo, as partículas perdem contato com a superfície, percorrem um curto trajeto no ar e aterrissam mais adiante no deck.

A componente vertical ajuda a soltar a camada, permitindo que as partículas menores desçam em direção à superfície de peneiramento. A componente horizontal proporciona o transporte. O equilíbrio entre elas afeta a profundidade da camada, o tempo de permanência e as oportunidades de as partículas encontrarem uma abertura.

Um movimento de lançamento muito inclinado pode provocar saltos vigorosos, mas com deslocamento insuficiente para a frente. Um movimento muito raso pode reduzir o desprendimento da camada. Aumentar a força de excitação sem corrigir a trajetória não melhora necessariamente o peneiramento; pode aumentar o movimento sem resolver o problema de transporte subjacente.

Como as massas excêntricas sincronizadas geram o movimento pretendido

Cada massa excêntrica rotativa gera uma força centrífuga cuja direção muda continuamente. Em uma configuração linear comum de dois eixos, massas excêntricas iguais giram em sentidos opostos e à mesma velocidade. O sincronismo faz com que determinadas componentes das forças se anulem, enquanto as componentes ao longo da linha de lançamento pretendida se reforçam.

A excitação resultante atua alternadamente ao longo dessa linha. Seu ângulo em relação ao deck estabelece a relação entre a elevação e o movimento para a frente. A caixa da peneira responde a essa excitação por meio de sua massa, rigidez, suspensão e carga de material.

Apenas igualar a velocidade dos eixos não é suficiente. Dois eixos podem girar à mesma velocidade e, ainda assim, manter uma relação angular incorreta. Esse desfasamento altera a forma como as forças se combinam. Em um par ideal de forças iguais em contrarrotação, um desfasamento constante pode girar a linha da força resultante, em vez de produzir automaticamente uma trajetória elíptica. Uma relação de fase que muda continuamente torna instável a direção da excitação.

Forças excêntricas desiguais criam outra distinção. Mesmo com sincronismo estável, contrapesos incompatíveis ou ajustes incorretos dos pesos impedem o cancelamento completo das componentes opostas pretendidas. A excitação resultante pode então se tornar elíptica. Por isso, fase, sentido de rotação, velocidade e momento excêntrico devem ser considerados em conjunto.

Algumas peneiras horizontais usam deliberadamente um movimento elíptico, inclusive em configurações com eixos sincronizados adicionais. Portanto, uma trajetória elíptica não é necessariamente uma falha. A comparação relevante é entre o movimento medido e a trajetória especificada para aquela máquina.

O que mantém os excitadores sincronizados?

A sincronização mecânica utiliza engrenagens, eixos de ligação ou outro mecanismo de sincronismo positivo para manter a relação necessária. A montagem correta estabelece a fase. O sincronismo das engrenagens, o estado dos acoplamentos e as posições especificadas dos contrapesos continuam sendo relevantes após serviços nos rolamentos, substituição do excitador ou reparos no acionamento.

Outros projetos utilizam acionamentos autossincronizados. Excitadores separados interagem por meio da estrutura vibratória e estabelecem uma relação de funcionamento estável em condições adequadas de projeto e carga. Alimentar simplesmente dois motores com a mesma frequência não garante que suas massas excêntricas estejam corretamente defasadas. A frequência elétrica controla as características de velocidade do motor; a sincronização também envolve a resposta mecânica da peneira completa.

Sistemas coordenados eletronicamente são outra possibilidade, mas seus requisitos de controle dependem do projeto do equipamento. Não se deve presumir que uma referência de velocidade sem realimentação angular proporcione controle direto de fase.

Essas configurações têm requisitos de manutenção diferentes. Em um excitador acoplado por engrenagens, o sincronismo mecânico precisa ser preservado durante a montagem. Um sistema autossincronizado precisa dos sentidos de rotação especificados, de ajustes compatíveis dos excitadores e de condições adequadas da estrutura e da suspensão para estabelecer um movimento estável.

O desempenho do peneiramento revela as consequências

Uma excitação alterada costuma se manifestar primeiro como uma mudança no movimento do material. O material pode se acumular próximo à extremidade de alimentação, avançar de forma irregular ao longo da largura ou descarregar em uma vazão inconsistente. Em uma camada mais profunda, as partículas finas precisam percorrer uma distância maior antes de alcançar a tela, enquanto uma passagem rápida reduz o tempo disponível para a separação.

Esses sintomas, por si só, não identificam um problema de sincronização. Alimentação úmida, vazão excessiva, aberturas obstruídas e distribuição irregular da alimentação podem produzir resultados semelhantes. Uma forma útil de distinguir as causas é verificar se a trajetória medida da caixa da peneira mudou juntamente com o comportamento do material.

Por exemplo, uma separação pior com uma trajetória estável e dentro das especificações direciona a atenção para as condições de alimentação, a mídia de peneiramento ou a carga. Uma separação pior acompanhada por uma mudança no ângulo de lançamento, movimento transversal anormal ou movimento diferente em lados opostos exige investigar o sistema de excitação e a estrutura que o sustenta.

Os padrões de desgaste acrescentam informações. O desgaste concentrado em um lado pode refletir uma carga irregular de alimentação, suportes da mídia danificados ou movimento torcional. É um indício a ser comparado com as medições de movimento, não uma prova de sincronismo incorreto dos excitadores.

Por que os rolamentos e a estrutura da peneira são afetados

A caixa da peneira é projetada para um padrão específico de forças cíclicas. Quando a excitação resultante muda de direção ou se distribui de maneira irregular, as chapas laterais, travessas, suportes dos excitadores e conexões ficam sujeitos a um padrão de carga diferente. A torção adicional ou o movimento transversal podem aumentar a carga local de fadiga, mesmo quando o curso geral da máquina parece familiar.

A temperatura e o ruído dos rolamentos também precisam ser interpretados. Problemas de lubrificação, contaminação, ajustes incorretos e danos nos rolamentos podem produzir sintomas semelhantes. Uma excitação anormal altera a carga nos rolamentos, mas um rolamento quente, por si só, não comprova uma falha de sincronização.

A partida e a parada exigem atenção específica. Ao atravessar ressonâncias estruturais, a máquina pode apresentar temporariamente movimentos maiores do que durante a operação contínua. Batimentos persistentes, impactos repetidos ou movimentos que não se estabilizam após atingir a velocidade de operação exigem investigação. O comportamento transitório aceitável deve ser determinado com base nas informações de projeto da máquina, e não em um limite universal de vibração.

Medições que distinguem falhas de sincronismo de outros problemas

Uma avaliação útil combina a velocidade de operação, a fase dos eixos quando mensurável e o movimento em vários pontos da caixa da peneira. Uma única leitura de amplitude não descreve o padrão completo de vibração.

• Compare pontos correspondentes nos dois lados. Diferenças no curso ou na trajetória podem revelar torção, carga irregular ou problemas estruturais que uma medição próxima a apenas um excitador não detectaria.
• Registre também as extremidades de alimentação e descarga. Algumas variações fazem parte do projeto da máquina, mas uma nova diferença em condições comparáveis precisa ser explicada.
• Confirme o que o instrumento informa: amplitude de pico e deslocamento de pico a pico são grandezas diferentes. Compará-las diretamente gera uma discrepância falsa.
• Quando o projeto permitir a medição de fase, use sinais de referência dos eixos ou o método de diagnóstico especificado. Leituras de velocidade iguais, por si só, não confirmam o sincronismo correto.

Medições sem carga e em condições representativas de carga ajudam a distinguir um problema mecânico persistente de uma resposta sensível à carga. A vazão de alimentação, a umidade e a distribuição do material devem ser registradas junto com essas leituras para que condições operacionais diferentes não sejam tratadas como equivalentes.

Após a manutenção dos excitadores, a restauração do sincronismo especificado, dos sentidos de rotação e dos ajustes excêntricos deve preceder os ajustes de desempenho. Aumentar os ajustes dos contrapesos para recuperar a vazão pode ocultar uma trajetória incorreta e, ao mesmo tempo, elevar as forças dinâmicas. Qualquer inspeção física ou ajuste de sincronismo exige o isolamento do acionamento e o controle da energia mecânica armazenada.

O critério de aceitação adequado é uma trajetória estável e compatível com o projeto da peneira em todas as condições operacionais previstas. A sincronização dos excitadores estabelece a relação entre forças que torna esse movimento possível; as medições da máquina montada e carregada mostram se ele está sendo alcançado.
